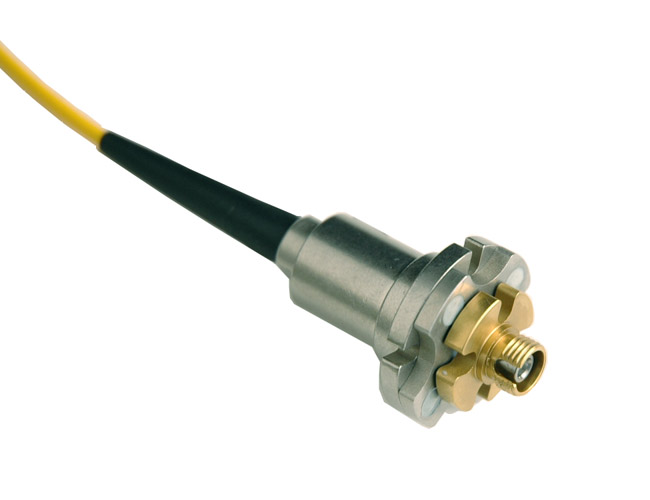

RPT_單通道光纖旋轉接頭
發布時間：2023-12-09 14:54瀏覽次數：
精巧的R系列單通道光纖旋轉接頭具有多種封裝型式，無論在旋轉端或靜止端，既可以是光纖連接，也可以是FC或ST插口型連接。共有九種組合方式，以滿足您的系統需要。 R系列光纖旋轉接頭具有低插損，高回損特性。其中RPTA型的回傳損耗高達60dB?？梢怨ぷ髟跇O端高低溫及惡劣的環境中。帶有壓力補償?shù)腞PTPC型可在淺水中工作。 所有光纖旋轉接頭的插入損耗及回傳損耗，均通過光纖熔接的方式完成。即測試數據中不包括光纖連接器的帶來的額外附加值。
RST, RPT, RFC
RFP-155-28
| 技術參數 | |
 參數
|
數值 |
|
波長范圍
|
650-1650 nm |
|
插入損耗
|
<2 dB/RPT&RPTA; <3 dB/RFC; <3 dB/RST |
|
插損變化
|
<+/-0.25 dB (典型值: +/-0.15 dB) |
|
回傳損耗 (SM)
|
>40 dB(RPT), >30 dB(RFC/RST), >55 dB(RPTA) |
|
最大轉速
|
2,000 轉/分 |
|
壓力補償
|
1,000 psi (RPT only; RPC for higher pressure) |
|
承受拉力
|
10 N |
|
起始力矩
|
<0.1 Nm |
|
預估壽命
|
>50億轉 (1,000 rpm/365 days continous) |
|
承受功率
|
23 dBm |
|
工作溫度
|
-40 to 85 C |
|
保存溫度
|
-50 to 85 C |
|
封裝型式
|
尾纖輸出 或 插口 (FC, FC/APC, or ST) |
|
機體材料
|
不銹鋼 |
|
光纜規格
|
SM/MM, 3 mm Kevlar/PVC or 2.9 mm 鎧裝 |
|
RPT 連接器規格
|
FC, SC, ST, SMA, or LC (PC and APC) |
|
外型尺寸
|
17 mm dia. (body) x 26 mm dia. (flange) |
|
實際重量
|
~50 g |
|
振動標準
|
MIL-STD-167-1A |
|
沖擊標準
|
MIL-STD-810G |
| IP rating | IP 68 |
聯系客服獲取外形圖文件下載：
RPT外形圖
RST外形圖
RFC外形圖
RFP外形圖
RPS外形圖
