JXn系列多通道光纖旋轉接頭

JXn系列多通道光纖旋轉接頭
發布時間:2023-12-07 17:00瀏覽次數:

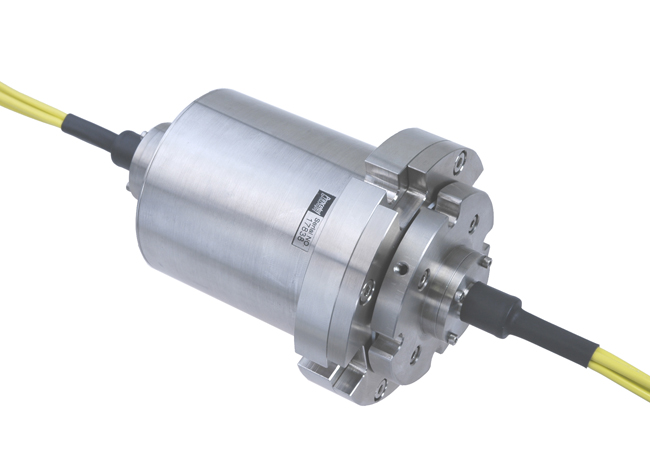

JXn系列多通道光纖旋轉接頭(光纖滑環)

JX4-155-28

 點擊大圖



JXn系列多路光纖旋轉接頭可以提供 2-7,8-12和13-19路獨立光纖通道的選擇。當通道數>8時,固定端機體長度適當加長。請下載PDF文本,以參考細節。對全部光纖通道而 言,插入損耗及回傳損耗均保持相同數值。光纖滑環在旋轉過程中無盲點。無論對于單?;蚨嗄9饫w,其串擾指標均>60dB。

JXn系列與MJn系列一樣,有著相同的安裝直 徑。但JXn更容易與電滑環組裝在一起。同時JXn系列可以提供壓力補償?shù)倪x擇,適應于水下應用。JXn中所有通道,可以是單模光纖,多模光纖或兩者結 合。換言之,在JXn光纖滑環中可同時實現850nm,1310nm 和1550nm 三個窗口的應用。

所有光纖旋轉接頭的插入損耗及回傳損耗,均通過光纖熔接的方式完成。即測試數據中不包括光纖連接器的帶來的額外附加值。

 技術參數

參數 數值
 波長范圍 1270-1610 nm for SM; 850 and 1310 nm for MM
插入損耗 <5 dB (典型值: 2-3 dB)
插損變化 ~+/-0.5 to 1 dB
回傳損耗 45 dB
通道串擾 >50 dB (典型值: 63 dB)
色        散 <0.01 ps/nm
偏振模色散 <0.01 ps
最大轉速 200 轉/ 分
承受拉力 10 N
起始力矩 <1 Nm
預估壽命 1億轉
承受功率 23 dBm
工作溫度 -40 to 65 C
保存溫度 -45 to 75 C
封裝型式 尾纖或插口 (FC or ST)
機體材料 不銹鋼
光纜種類 SM/MM w/3 mm 外護套 1 m (Kevlar/PVC or 鎧裝)
連接器種類 FC, SC, ST, SMA, LC or /APCs
實際尺寸 67 mm dia. x 122 mm length
實際重量 2.5 kg
振動標準 MIL-STD-167-1
沖擊標準 MIL-STD-810F
IP rating Up to IP 65

 訂單編碼
JXn- 工作波長- 光纖類別- 連接器類型

 文件下載
JXn外形圖
JXn (n=8-19)外形圖



?
