ZJn超集成多通道光纖旋轉接頭

ZJn超集成多通道光纖旋轉接頭
發布時間:2023-12-07 16:58瀏覽次數:

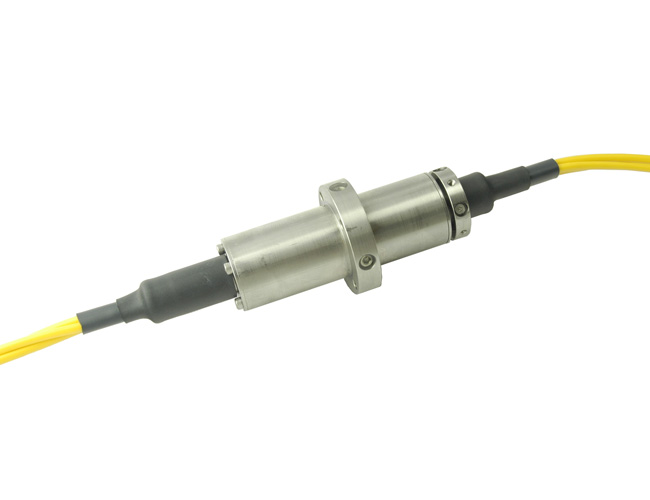

ZJn 系列超集成多通道光纖旋轉接頭(光纖滑環)

ZJ2-155-28

點擊大圖



基于Princetel 追求小型化光纖滑環的目標,我們最新推出了超級集成化的ZJn系列光纖旋轉接頭。ZJn可替代MXn型2-3通道光纖旋轉接頭,更適用于電滑環,射流環或 相對緊湊的空間。在縮小體積的同時,保證了ZJn同樣具有低插入損耗,低串擾和高回傳損耗。單模或多模光纖可單獨或混合使用。

所有光纖旋轉接頭的插入損耗及回傳損耗,均通過光纖熔接的方式完成。即測試數據中不包括光纖連接器的帶來的額外附加值。

技術參數

參數 數值
波長范圍 1270-1610 nm for SM; 850 and 1310 nm for MM
插入損耗 <5 dB (典型值 2-3 dB)
插損變化 ~+/-0.5 to 1 dB
回傳損耗 (SM) >45 dB
通道串擾 >50 dB (典型值: 63 dB)
色        散 <0.01 ps/nm
偏振模色散 <0.01 ps
最大轉速 400 轉/分
承受拉力 10 N
起始力矩 <1 Nm
預估壽命 100-200 million revolutions
承受功率 23 dBm
工作溫度 -40 to 65 C
保存溫度 -45 to 75 C
封裝型式 尾纖輸出
機體材料 不銹鋼
光纜規格 SM or MM w/3 mm jacket (Kevlar/PVC or 鎧裝)
連接器種類 FC, SC, ST, SMA, LC or /APCs
實際尺寸 25 mm dia. x 120 mm length
實際重量 ~0.5 kg
振動標準 MIL-STD-167-1
沖擊標準 MIL-STD-810F
IP rating IP 60

 訂單編碼
ZJn (n=2-3)- 工作波長- 光纖類別- 連接器類型

 文件下載
ZJn外形圖




?
